OEMic Valve

Catalogue No. 059410499

DN(mm):50 - 1200 PN(MPa): 1.0/1.6/2.5/4.0 Temp. -40 to 570 degree C
Ps(MPa) 1.5/2.4/3.75 / 6.0 Seal Test (MPa) 1.1/1.76/2.75 / 4.4
Service: Water, Steam, Sea Water, Oil, Acid etc.                              User Reference List
Body C.I., CS, SS,  CrNiMoTi, CrMoV Seat BUNA, EPDM, Neoprene, PTFE, SS
Disc CS, SS,   CrNiMoTi, CrMoV Packing TEF, Graphite
Stem 2Cr13, CrNiMoTi, S.S. Design API, ANSI, JIS, BS, DIN

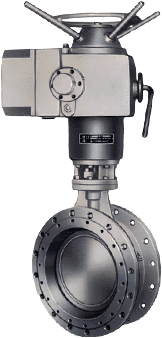

Actuated 10Bar
X
DHT943 H -10C(P/R/V/Z)  Dimension
F
DN(mm) L D1 D Z-d H Ho A B Wt / Kgs
50 108 125 165 4-18 112 412 250 255 48
65 112 145 185 4-18 122 432 250 255 55
80 114 160 200 8-18 122 450 250 255 63
100 127 180 220 8-18 138 485 250 255 92
125 140 210 250 8-18 164 532 250 255 110
150 140 240 285 8-22 175 667 300 315 130
200 152 295 340 8-22 208 787 300 315 160
250 165 350 395 12-22 243 823 300 315 210
300 178 400 445 12-22 283 908 300 315 250
350 190 460 505 16-22 310 964 300 315 320
400 216 515 565 16-26 340 1022 300 315 380
450 222 565 615 20-26 380 1390 575 714 450
500 229 620 670 20-26 410 1450 575 714 560
600 267 725 780 20-30 470 1640 656 810 720
700 292 840 895 24-30 550 1844 656 810 860
800 318 950 1015 24-33 640 2040 656 810 1100
900 330 1050 1115 28-36 710 2255 785 863 1300
1000 410 1160 1230 28-36 770 2380 785 863 1570
1200 470 1380 1455 32-39 890 2640 785 863 2100
Actuated 16Bar
X
DHT943 H -16C(P/R/V)  Dimension
F
DN(mm) L D1 D Z-?d H Ho A B Wt / Kgs
50 108 125 165 4-18 112 412 250 255 48
65 112 145 185 4-18 122 432 250 255 55
80 114 160 200 8-18 122 450 250 255 63
100 127 180 220 8-18 138 485 250 255 98
125 140 210 250 8-18 164 532 250 255 110
150 140 240 285 8-22 175 667 300 315 130
200 152 295 340 12-22 208 787 300 315 180
250 165 355 405 12-26 243 823 300 315 230
300 178 410 460 12-26 283 908 300 315 280
350 190 470 520 16-26 310 964 300 315 330
400 216 525 580 16-30 340 1022 300 315 420
450 222 585 640 20-30 380 1390 575 714 530
500 229 650 715 20-33 410 1450 575 714 630
600 267 770 840 20-36 470 1640 656 810 810
700 292 840 910 24-36 550 1844 656 810 990
800 318 950 1025 24-39 640 2040 656 810 1200
900 330 1050 1125 28-39 710 2255 785 863 1600
1000 410 1170 1255 28-42 770 2380 785 863 1900
1200 470 1390 1485 32-48 890 2640 785 863 2500
Actuated 25Bar
X
DHT943 H -25C(P/R/V) Dimension
F
DN mm L D1 D Z-d H Ho A B Wt / Kgs
50 108 125 165 4-18 112 415 250 255 50
65 112 145 185 8-18 122 435 250 255 58
80 114 160 200 8-18 122 450 250 255 65
100 127 190 235 8-22 138 485 250 255 105
125 140 220 270 8-26 164 538 300 315 120
150 140 250 300 8-26 175 667 300 315 140
200 152 310 360 12-26 208 787 300 315 180
250 165 370 425 12-30 243 823 300 315 260
300 178 430 485 16-30 283 908 300 315 340
350 190 490 555 16-33 310 964 300 315 450
400 216 550 620 16-36 350 1330 575 714 590
450 222 600 670 20-36 380 1390 575 714 660
500 229 660 730 20-36 410 1450 575 714 780
600 267 770 845 20-39 470 1640 656 810 1100
700 292 875 960 24-42 550 1844 656 810 1200
800 318 990 1085 24-48 640 2040 785 863 1600
900 330 1090 1185 28-48 710 2255 785 863 1900
1000 410 1210 1320 28-56 780 2380 785 863 2300

Actuated  40Bar
H
DHT943 -40C(P/R/V)   Dimension
F
DN mm L D1 D Z-d H Ho A B Wt / Kgs
50 108 125 165 4-18 112 412 250 255 55
65 112 145 185 8-18 122 432 250 255 65
80 114 160 200 8-18 122 450 250 255 80
100 127 190 235 8-22 138 485 250 255 110
125 140 220 270 8-26 164 532 250 255 128
150 140 250 300 8-26 175 667 300 315 150
200 152 320 375 12-30 208 787 300 315 190
250 165 385 450 12-33 243 823 300 315 272
300 178 450 515 16-33 283 908 300 315 350
350 190 510 585 16-36 310 964 300 315 465
400 216 585 660 16-39 350 1022 300 315 605






Manual 10Bar

High Performance

H
DHT343 F -10C(P/R/V/Z) Dimension
X
DN(mm) L D1 D Z-d H Ho A B Do Wt / Kgs
50 108 125 165 4-18 112 260 200 200 160 30
65 112 145 185 4-18 115 280 200 200 160 37
80 114 160 200 8-18 120 355 220 200 160 45
100 127 180 220 8-18 138 390 220 200 160 74
125 140 210 250 8-18 164 490 220 200 160 100
150 140 240 285 8-22 175 630 300 280 240 110
200 152 295 340 8-22 208 690 300 280 240 150
250 165 350 395 12-22 243 830 300 280 240 190
300 178 400 445 12-22 283 930 440 420 310 230
350 190 460 505 16-22 310 1010 440 420 310 290
400 216 515 565 16-26 340 1070 440 420 310 350
450 222 565 615 20-26 380 1140 540 437 310 450
500 229 620 670 20-26 410 1200 540 437 310 550
600 267 725 780 20-30 470 1340 540 437 310 710
700 292 840 895 24-30 550 1600 640 526 400 850
800 318 950 1015 24-33 640 1780 640 526 400 1100
900 330 1050 1115 28-33 710 1920 740 600 400 1300
1000 410 1160 1230 28-36 770 1960 740 600 500 1600
1200 470 1380 1455 32-39 890 2360 740 600 500 1980
1400 530 1590 1675 32-39
Manual 16Bar

High Performance

H
DHT343 F -16C(P/R/V) Dimensions
X
DN(mm) L D1 D Z-d H Ho A B Do Wt / Kgs
50 108 125 165 4-18 112 260 200 200 160 30
65 112 145 185 4-18 115 280 200 200 160 37
80 114 160 200 8-18 120 355 220 200 160 45
100 127 180 220 8-18 138 390 220 200 160 75
125 140 210 250 8-18 164 490 220 200 160 105
150 140 240 285 8-22 175 630 300 280 240 115
200 152 295 340 12-22 208 690 300 280 240 160
250 165 355 405 12-26 243 830 300 280 240 220
300 178 410 460 12-26 283 930 440 420 310 260
350 190 470 520 16-26 310 1010 440 420 310 340
400 216 525 580 16-30 340 1070 440 420 310 410
450 222 585 640 20-30 380 1140 540 437 310 490
500 229 650 715 20-33 410 1200 540 437 310 605
600 267 770 840 20-36 470 1340 540 437 310 780
700 292 840 910 24-36 550 1600 640 526 400 960
800 318 950 1025 24-39 640 1780 640 526 400 1150
900 330 1050 1125 28-39 710 1920 740 600 400 1500
1000 410 1170 1255 28-42 770 1960 740 600 500 1800
1200 470 1390 1485 32-48 890 2360 740 600 500 2300
